前々回、「極めて稀な地震」の1.5倍の大きさの力に倒壊した
上の建物モデルに、「窓の面積を小さくする」修正をおこなって、
つまり、窓下の小壁を増やすことによって倒壊を防いだのが、上の動画の建物モデルです。
今回は、屋根などの「水平構面」と呼ばれる部位が耐震性にどのような影響を及ぼすのか、実際にモデルを揺らして「見える化」をおこないます。

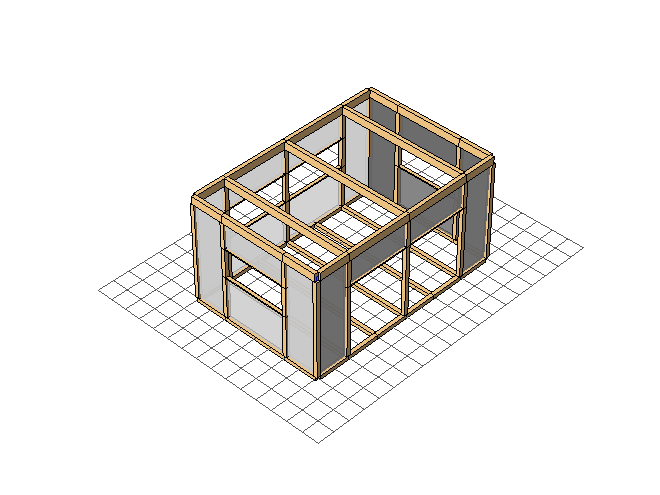

上の画像は先程のモデルから、「屋根面と火打梁 の構造強度に関するデータ（ひとつ前の動画で「薄いグレー」になっている、建物上部の水平面）を、全て取っ払ったもの※です。
※但し、荷重データはそのまま残してあり、1階床は存在しています。
屋根のない建築物、というのは現実にはあり得ませんが、この屋根（と火打梁）がないモデルを先程の「極めて稀な地震の1.5倍」で揺らすと、どのような挙動・応答を示すでしょうか？
建物モデルを真上から見下ろした時の「梁・桁などの横架材で囲まれた長方形」が水平構面と呼ばれる部位です（これに対して、耐力壁は「鉛直構面」と呼ばれます）。
この長方形に、地震（や台風）などの水平力が加わった際「長方形から平行四辺形へ」変形しないように、屋根面や火打梁などが抵抗するのですが、これらの要素を取っ払った「無抵抗」の上のモデルでは、水平構面の変形が増した分だけ更に、柱や壁などの鉛直構面の変形量が増して、やがて建物上部の重さを支えきれない程の壁の変形量（層間変形角）に至り、倒壊してしまいました。
追記：
建物倒壊のメカニズムについて、もう少し詳しい解説をお求めの方には、併せて こちら をご覧ください。
前回「2/4」 の後半部分で取り上げた、
①耐力壁の配置バランスが崩れることで、
②（壁＝鉛直構面の）変形が増して、
③建物上部の重さを支えきれない変形量に至り、
④倒壊した
建物モデルは、
「壁の量（窓下の小壁）を増やす」修正をおこなうことで、「倒壊しない構造強度」を得ることができましたが、今回も同じ手法を取ります。

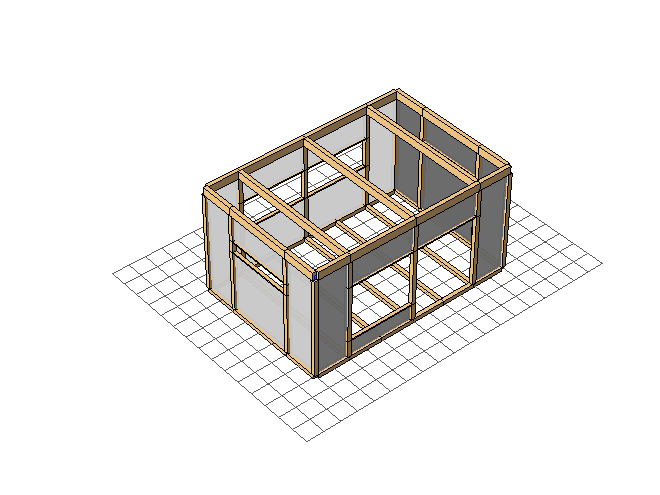

具体的には、上の画像のように、外壁両側面と正面窓下の小壁を増やし、加えて正面左窓下の小壁を補強（幅1.82m高0.4mの構造用合板を1枚、増し貼り）してから再度、「極稀1.5倍」で揺らしてみました。すると、
倒壊したケースと比較すると、ちょうど真逆のメカニズムですが、壁（鉛直構面）の変形量が減少したことによって、水平構面の変形も抑えられて、今度は倒壊には至りませんでした。
繰り返しになりますが、「屋根のない建築物」というものは、現実の世界でも建築基準法の定義でも存在しません。
ですが今回の一連の実験を通して「見えた」こと、つまり、「水平構面の強さが構造強度に及ぼす影響や、水平構面と鉛直構面（耐力壁）の相互作用への理解」は、吹抜けのある中低層建築物を検討する際には、非常に重要な知見です。
次回は、柱や梁などのそれぞれの接合部の「強さ」と耐震性の関係性について、個別のモデルを具体的な地震波で揺らすことで「見える化」をおこないます。
